Cálculo del Espesor de Pared del Cabezal Toriesférico Bajo Presión Interna

  ASME Sección VIII Div 1 - UG-32 - Cabezales Conformados y Secciones, Presión en el Lado Cóncavo
  UG-32(d) Cabezales Toriesféricos con ts/L ≥ 0,002

    (Ingrese valores en celdas amarillas para cálculos y en celdas azules como información)
  DATOS DE ENTRADA

    Condiciones de Diseño     Material
    Presión de Diseño, Pd =  psig Especificación del  Material del Cabezal
            Tipo de Material del Cabezal

    Temperatura de Diseño, Td =  °F Esfuerzo Permisible del Cabezal (1), S  =  psi

    Eficiencia de Junta, E =   Dimensiones
Diámetro Interior, Di =   in.
Tolerancia a la Corrosión, CA =  in.
          Espesor nominal de la pared antes de la conformación (2), tn =
 in.
          Espesor después de la conformación (3), tf =  in.
Diametro Exterior, Do =  in.
      Radio interior del nudillo (Radio de Transición) es el 6% del radio interior de la corona (4), r =  in.
Compruebe que el radio interior del nudillo no sea en ningún caso inferior a 3 veces el espesor del cabezal (tf)
          Longitud de la falda recta (5)(6), SK =  in.
Comprobar si tr ≤ tf

    Notas:
  (1) De acuerdo con UG-32 (d), los cabezales torisféricos hechos de materiales que tienen una resistencia a la tracción mínima especificada superior a 70,000 psi (485 MPa) deben diseñarse usando un valor de S igual a 20,000 psi (138 MPa) a temperatura ambiente y reducido en proporción a la reducción en los valores máximos de tensión permisible a temperatura para el material como se muestra en la tabla correspondiente (ver UG-23).
  (2) Se recomienda un espesor nominal antes de la conformación un 15% mayor que el espesor mínimo especificado para garantizar que después de la conformación el espesor está por encima del mismo.
  (3) Según UG-79(d)(3) La reducción de espesor de la soldadura después de la conformación no debe exceder 1/32 in. (1 mm) o 10% del espesor nominal, lo que sea menor.
  (4) Según UG-32 (i) El radio interior de la corona no debe ser mayor que el diámetro exterior de la falda del cabezal. El radio interior del nudillo de un cabezal toriesférico no debe ser inferior al 6% del diámetro exterior de la falda del cabezal.
  (5) Según UG-32 (k) Todos los cabezales conformados, más gruesos que la carcasa y cóncavas a presión, destinadas a uniones soldadas a tope, tendrán una longitud de falda suficiente para cumplir los requisitos de la Figura UW-13.1, cuando una transición gradual es requerida. Todos los cabezales conformados cóncavos a presión y destinados a unión a tope no necesitan tener una falda integral cuando el espesor del cabezal es igual o inferior al espesor de la carcasa. Cuando se proporciona una falda, su espesor debe ser al menos el requerido para una carcasa sin costuras del mismo diámetro interior.
  (6) Según UG-32 (l) Los cabezales cóncavos a presión, destinados a unirse mediante soldadura fuerte, deben tener una longitud de falda suficiente para cumplir con los requisitos de las juntas circunferenciales en la Parte UB.


  CÁLCULOS

    Cabezal Toriesférico
    con tf/L ≥ 0.002
    Espesor después del conformado ajustado por corrosión, nt =  in.   nt = tf-CA

    Radio interior esférico o de corona ajustado por corrosión, Lc (7) =  in.   Lc = Do + CA

    Radio interior del nudillo, r =  in.

    Espesor mínimo de pared  [UG-32(d)]
    Espesor minimo requerido, tr =  in.   t = 0.885 P Lc
            S E - 0.1 P

    Compruebe si tr ≤ tf

     Presión máxima de trabajo  [UG-32(d)]
    Maximum working pressure for Torispherical Head, Pmax =  psig   P = S E nt
            0.885 Lc + 0.1 nt

    Compruebe si Pmax ≥  P

    Compruebe
    Limitaciones: tf/L ≥ 0.002

    Volumen Interior =  ft³   V = ( 0.0847 Di³ + π Di² SK ) /  1728
            4

    Peso =  lbs   W = (( 0.0847 (Do³-Di³) + π (Do²-Di²) SK ) /  1728) ρm
            4

    Nota:
  (7) Según UG-32 (d), el radio interior de la corona será igual al diámetro exterior de la falda del cabezal [ver UG-32 (i)]


  RESULTADOS
    Condiciones de Diseño
Presión de Diseño, Pd =  psig
Temperatura de Diseño, Td =  °F
    Material
    Material del Cabezal
    Dimensiones
Diámetro Exterior, Do =  in.
Espesor nominal de la pared antes de la conformación, tn =  in.
    Espesor después de la conformación, tf =  in.
Radio interior esférico o de la corona, L =  in. (L = Do)
Radio interior del nudillo, r =  in.
Presión máxima de trabajo =  psig
Volumen Interior =  ft³
Peso =  lbs


    Discusión y Referencias
    Información sobre el Cálculo del Espesor de Pared de Cabezal Toriesférico Bajo Presión Interna
    ASME Section VIII Div 1 UG-32(d)
    Estándares, Párrafos y Apéndices
  - ASME BPVC.VIII.1  Rules for Construction of Pressure Vessels
  - ASME BPVC SEC II-D Material Properties
  - ASME Section VIII Div 1 UG-32 Formed Heads, and Sections, Pressure on Concave Side

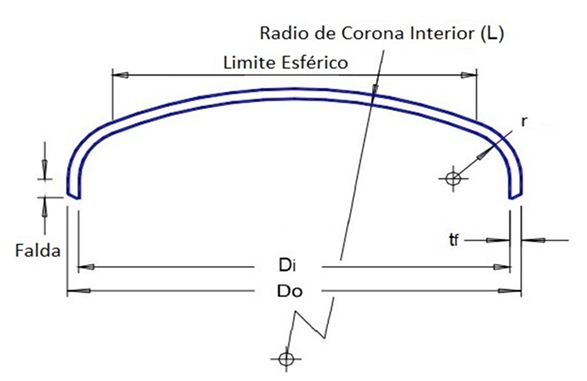

    Cabezal Toriesférico con ts/L ≥ 0.002

      Scan_Pic0004









    Espesor mínimo requerido [ASME VIII Div 1 UG-32(d)]
      t = 0.885 P L
      S E - 0.1 P
    Presión de diseño interna [ASME VIII Div 1 UG-32(d)]
      P = S E t
      0.885 L + 0.1 t
    Donde:
    P: Presión de Diseño, en barg (psig)
    S: Esfuerzo Permisible, en MPa (psi)
    E: Eficiencia de Soldadura
    L: Radio interior de la corona no mayor que el diámetro exterior de la falda, en mm (inches)
    t: Espesor mínimo requerido del cabezal después de la formación, en mm (inches) (*)
    ts: Espesor mínimo especificado del cabezal después de la formación, en mm (inches).
         ts debe ser ≥ t
    (*) El espesor requerido de un cabezal toriesférico para el caso en el que el radio de la corona interior no será mayor que el diámetro exterior de la falda del cabezal. El radio del nudillo interior de un cabezal toriesférico no debe ser inferior al 6% del diámetro exterior de la falda del cabezal.
    r = radio interior del nudillo
    Caracteristicas:
    - Alta disponibilidad
- Limitaciones: ts / L ≥ 0.002, L ≤ D + 2t, r ≥ 0.06 * (D + 2t)
- Para el cálculo de (t) se considerará L = D
- Para las cabezas con ts / L <0.002, vea el Apéndice. 1-4 (f)
    - Los cabezales toriesféricos hechos de materiales con una resistencia mínima a la tracción especificada superior a 70,000 psi (485 MPa) deben diseñarse usando un valor de S igual a 20,000 psi (138 MPa) a temperatura ambiente y reducirse en proporción a la reducción en los valores del esfuerzo máximo permisibles a la temperatura del material (ver UG-23).
